Denne NÖRDIC HDBaseT-forlænger gør det muligt at overføre HDMI-signal, tovejss IR-styring, RS-232-kommunikation og ARC-lydsignal op til 70 meter via et enkelt CAT5e/6-kabel. HDMI-signalet konverteres til et HDBaseT-signal for effektiv og stabil overførsel over lange afstande. Produktet understøtter 4K@60Hz, HDR-formater og har PoC-understøttelse, hvilket betyder, at kun én enhed kræver strømforsyning. Det er ideelt til videokonferencer, AV-distributioner og andre professionelle applikationer.
Specifikationer
- HDMI-standard: HDMI 2.0b
- HDCP-standard: HDCP 2.2
- Videobåndbredde: 18 Gbps
- Videoopløsning: Op til 4K@60Hz RGB/YCBCR 4:4:4
- Farveformat: RGB, YCbCr 4:4:4, YCbCr 4:2:2
- Farvedybde:
- 8/10/12 bit (1080p)
- 8 bit (4K60)
- 8/10/12 bit (4K24/30)
- HDR-understøttelse: HDR, HDR10, HDR10+, Dolby Vision, HLG
- Lydformater HDMI: LPCM 7.1, Dolby True HD, DTS-HD Master
- Lydformater Optisk: Dolby 5.1, DTS 5.1, PCM 2.0
- Overførselsafstand: Op til 70 m via CAT5e/6
- RS-232: Fullduplex overførsel via Phoenix-stik
- IR-styring: Tovejss, 20K–60KHz
- EDID-håndtering: Avanceret via DIP-switch
- ARC-understøttelse: Ja
- PoC-understøttelse: Ja, tovejss
- Strømforsyning: DC 24V/1A
- Strømforbrug: Maks 9.6W
- Driftstemperatur: 0–40 °C
- Opbevaringstemperatur: -20–60 °C
- Luftfugtighed: 20–90 % RH (uden kondens)
- Mål: 140 x 65 x 18 mm (sender og modtager)
- Vægt: Sender 235 g, modtager 239 g
- Kabinet: Sort metal
Tilslutninger

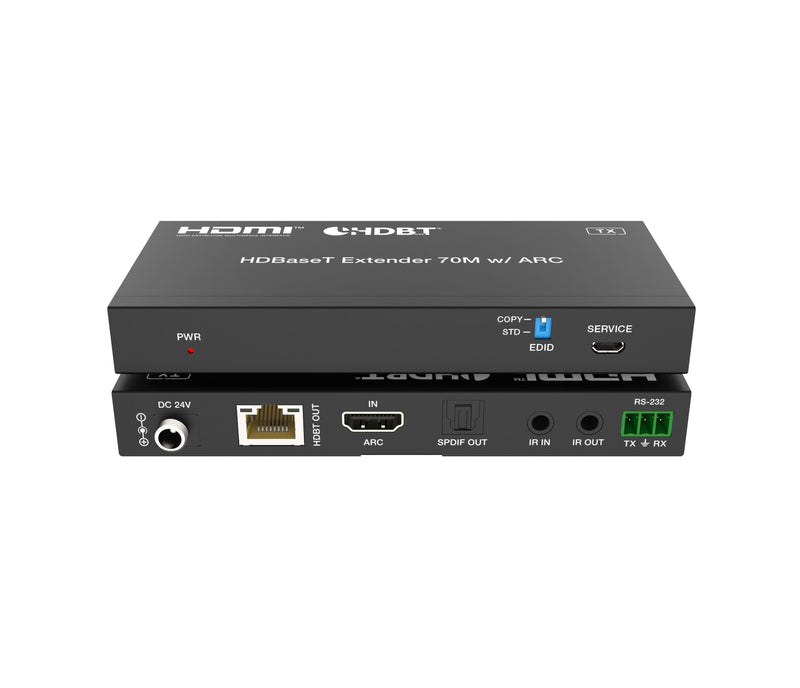

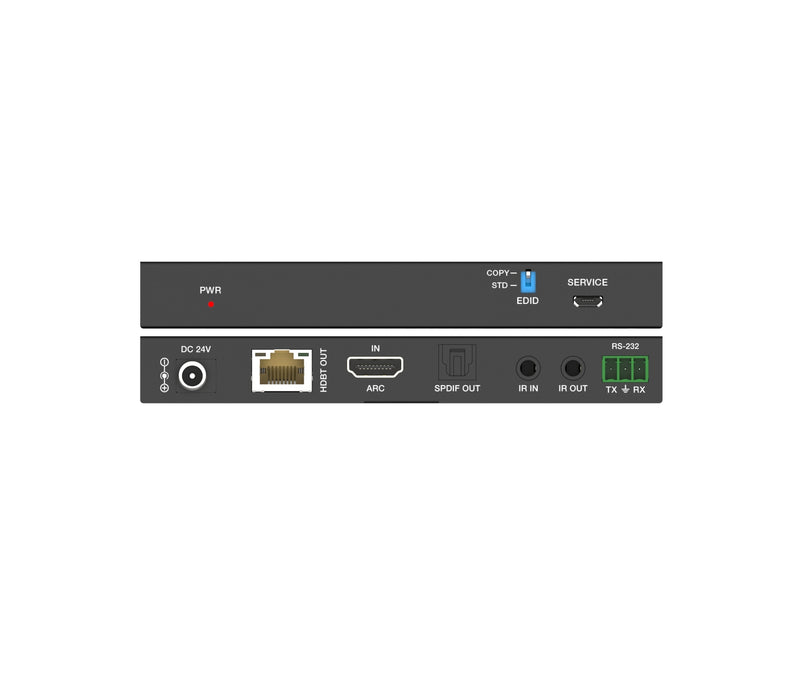

- Sender (Transmitter):
- Input: 1 x HDMI IN (Type A, 19-pin)
- Output: 1 x HDBaseT OUT (RJ45), 1 x SPDIF OUT
- Porte:
- 1 x RS-232 (3-pin Phoenix)
- 1 x SERVICE (Micro-USB)
- 1 x IR IN (3.5 mm)
- 1 x IR OUT (3.5 mm)

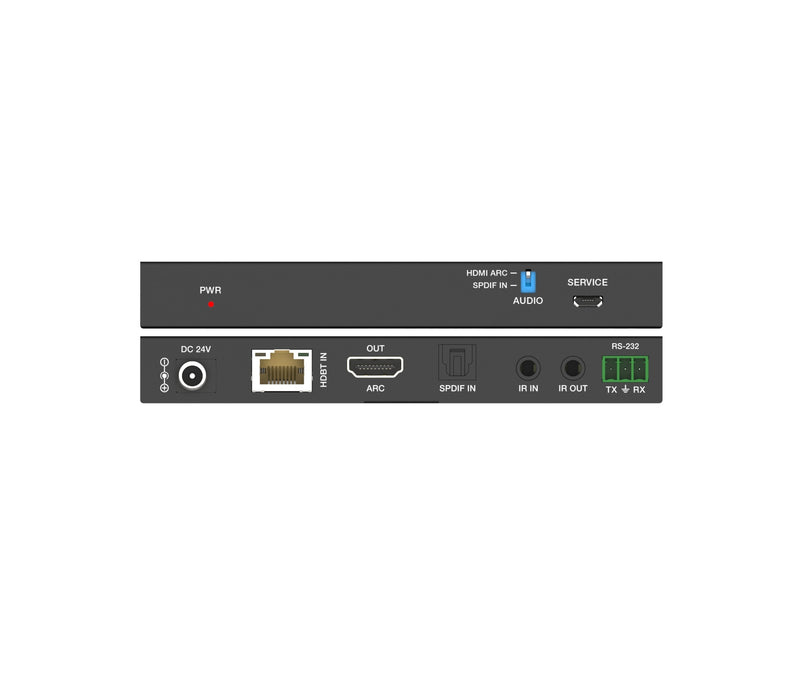

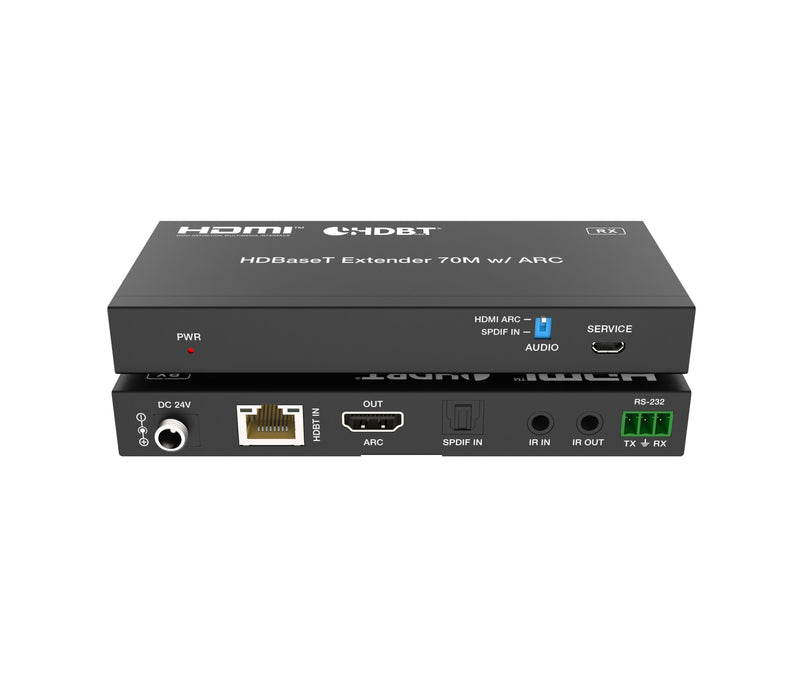

- Modtager (Receiver):
- Input: 1 x HDBaseT IN (RJ45), 1 x SPDIF IN
- Output: 1 x HDMI OUT (Type A, 19-pin)
- Porte:
- 1 x RS-232 (3-pin Phoenix)
- 1 x SERVICE (Micro-USB)
- 1 x IR IN (3.5 mm)
- 1 x IR OUT (3.5 mm)
Funktioner
- Overfører HDMI, IR, RS-232 og ARC via ét enkelt CAT5e/6-kabel
- Understøtter 4K@60Hz med HDR og Dolby Vision
- Tovejss IR-styring for fjernbetjening af både kilde og skærm
- Lydde-embedding via SPDIF
- EDID-håndtering via DIP-switch
- Kompakt metalkabinet til professionel installation
- Kun én strømforsyning nødvendig takket være PoC-funktion
Hvad er HDBaseT?
HDBaseT er en global standard til overførsel af ultrahøjopløselig video, lyd, Ethernet, styresignaler (IR, RS-232), USB og strøm via ét netværkskabel (CAT5e/6/6a). Den muliggør langdistanceoverførsel uden komprimering eller forsinkelse og bruges ofte i professionelle AV-installationer, virksomhedsmiljøer og digital skiltningsløsninger.
Indhold

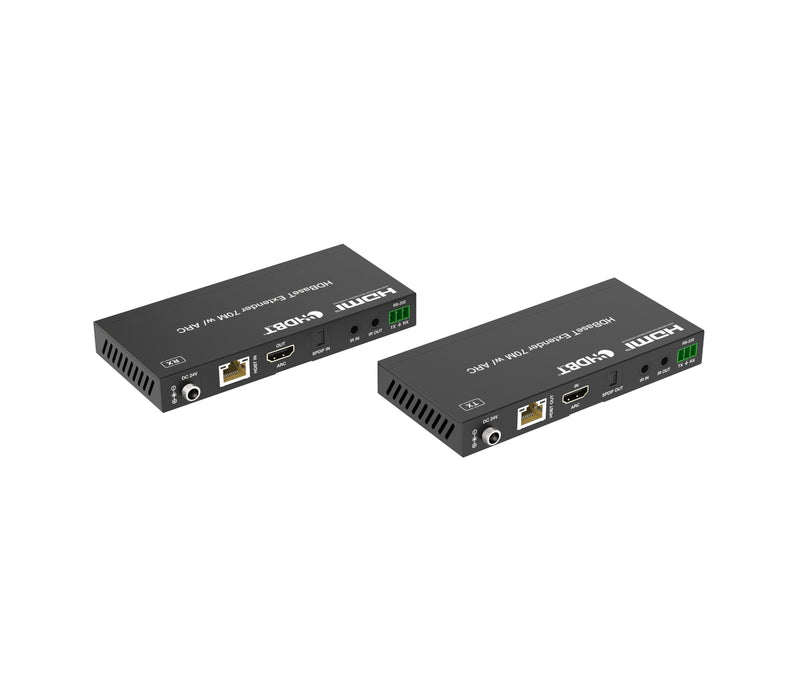

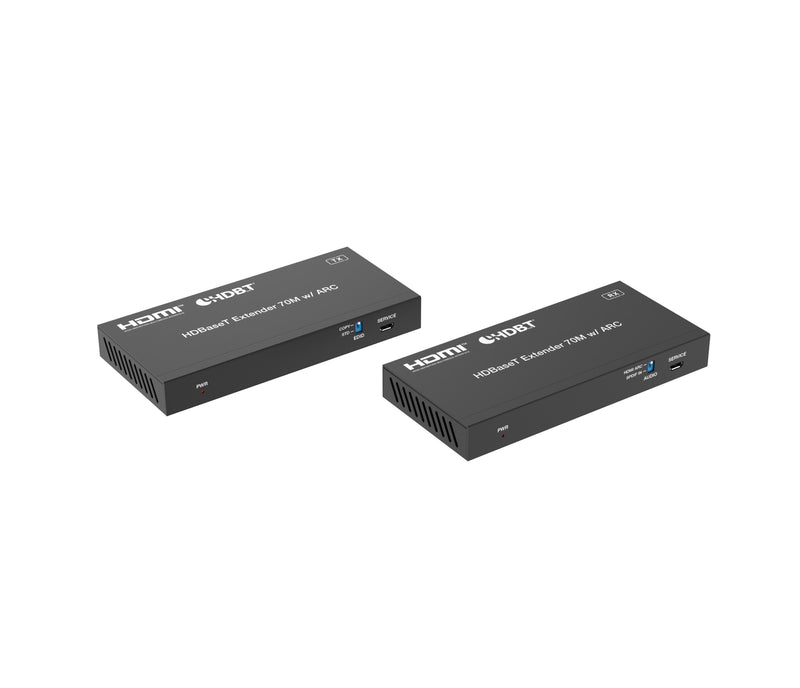

- 1 x HDBaseT HDMI forlænger – Sender
- 1 x HDBaseT HDMI forlænger – Modtager
- 1 x IR-blaster (1.5 m)
- 1 x IR-modtager (1.5 m)
- 2 x RS-232 Phoenix-stik
- 4 x Monteringsbeslag
- 8 x Skruer
- 1 x Strømadapter 24V/1A
- 1 x Brugervejledning
